成人在线观看资源I天天干天天做天天爱I日本黄色大片免费看I亚洲黄色影院I日本公乱妇视频I99精品在线视频观看I91视频在线免费下载I久久爱综合

1、 吸油值的概念

 吸油值又稱樹脂吸附量，表示填充材料對樹脂吸收量的一種指標。吸油值通常以100g粉體填料所需亞麻油的質量表示(g/100g)，即指每100g填料，在達到完全潤濕時需要亞麻油的最低用量。

     吸油值對選擇填料具有重要的指導意義，它直接影響到模塑材料的成本和加工性能。填料吸油值大，會導致樹脂消耗量增加，無形中提高了成本。同時，吸油值上升，樹脂的黏度隨即上升，嚴重影響模塑材料的流變性能，使其成型工藝性能變差。在油漆涂料行業中，吸油值主要用來估計粉體對樹脂的吸附量，即涂料中顏填料和樹脂的體積濃度（PVC）。粉體吸油值的大小對涂膜的性能影響較大，同時對涂料生產時的黏度影響也較大，在涂膜干燥過程中，樹脂不僅要完全包覆在粉料表面，還要填充在粒子間的空隙，當粉體吸油值大的時候，就需要更多的樹脂來完成這些功能，所以粉體的吸油值是影響涂膜很重要的一個因素。

2、吸油值的測定方法

    準確稱取100.00g填料，在100g的填料中，把亞麻油一滴滴加入，并用刮刀翻滾攪拌。剛開始加入亞麻油時，填料處于松散狀態，隨著亞麻油加入量的上升，填料與亞麻油充分混合，最后使全部填料粘結在一起，達到不松散的狀態，若繼續滴加亞麻油，填料體系就會變稀，此時所用的亞麻油量即為所測填料的吸油值。

3、滑石粉吸油值的影響因素

      影響滑石粉吸油值的因素很多，如其結構的密實性、礦石種類，同時還與其表面形態、粒度分布等有關。

1、比表面積

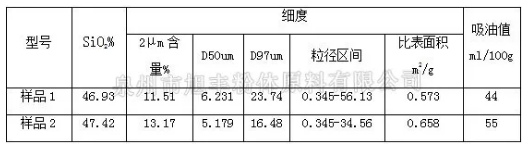

     挑選樣品1和樣品2兩款相同礦石，不同細度的滑石產品，進行檢測對比，由下表的檢測數據可知：滑石粉的粒徑越細，比表面積越大，粒徑分布區間越窄，吸油值越高。

2、硅含量

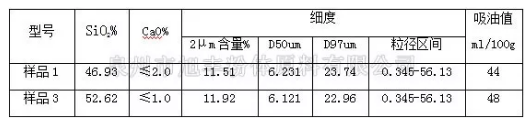

      滑石粉中的二氧化硅（SiO2）含量也是影響其吸油值的主要因素之一，選取樣品1和樣品3兩款相同細度，不同硅含量的滑石產品，進行檢測對比，由下表的檢測數據可知：原礦二氧化硅含量越高，碳酸鈣等雜質含量越低，吸油值越高。

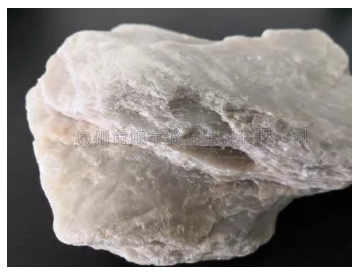

     滑石礦石本身主要以片狀結構為主，少量以棒狀、針狀或不規則粒狀存在于自然界中，但實際研磨過程中會破壞滑石本身的片狀結構，導致滑石粉有各種不同形態出現。不同形態結構的滑石粉，其堆積的孔隙率不同，導致吸油值也不同，按吸油值大小排序：棒狀＞片狀＞針狀＞不規則粒狀＞球狀，基本與其形態堆積的孔隙率大小相一致。

      此外，滑石粉的吸油值還與顆粒的表面能、電荷分布情況、有無表面處理劑包覆等因素有關。為了降低粉體填料對樹脂的吸油性，提高填料的使用量，通常會對粉體填料進行表面處理。例如，在粉體表面包覆一層不飽和有機酸、偶聯劑、表面活性劑等，這類經過表面處理的粉體我們又稱為改性粉體。
