News Center
新聞中心
黑滑石存在的問題
2022-12-10
瀏覽次數：1673次
返回列表

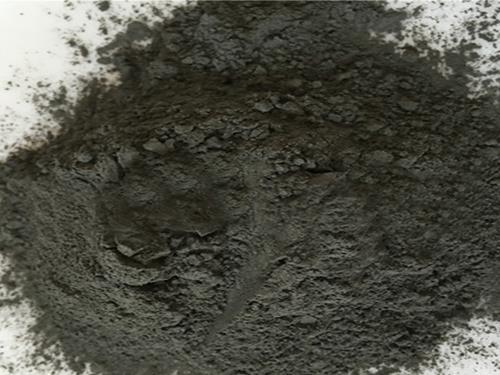

我國黑滑石產業發展至今僅20多年的歷史，其應用領域還很窄，加工技術水平很低，主要用途集中在陶瓷領域，行業目前存在的主要問題包括：資源勘探程度低、產業規模小、產品結構不合理(以出賣原礦為主)；煅燒產品存在工藝落后、裝備不合理，煅燒的超白產品已失去滑石的礦物結構和性能，使其應用范圍受到了限制，產品的附加值較低；行業內缺乏專業技術人員及研究機構。
研究黑滑石礦物的礦物學特征,選取鮞狀黑滑石作為研究對象。原位X射線衍射分析表明礦石中的黑色鮞粒由純黑滑石晶體組成,但結晶度較差。掃描電子顯微鏡下可發現黑滑石晶體呈極細小的納米片狀(大部分2μm),多數顆粒由于應力作用已發生扭曲、變形甚至破碎。透射電子顯微鏡同樣顯示黑滑石顆粒細小,片體層厚極薄。電子探針分析表明黑滑石的化學成分與理想滑石[Mg3Si4O10(OH)2]十分相近,其中雜質元素如Fe,Al等含量極少。
黑滑石的紅外吸收光譜特征與白滑石也極為相近,因此,從礦物的微觀形貌、化學成分和晶體結構來看,黑滑石與白滑石并無顯著差別。黑滑石中所含的碳質被普遍認為是黑滑石的致黑原因所在。拉曼光譜和X射線光電子能譜分析結果都表明在黑滑石中的碳質是含有一定的結構缺陷或化學雜質的具類石墨結構的碳質混合物,除主要含sp2雜化碳原子外,還含少量sp3雜化和呈C-O鍵的碳原子。在掃描透射電鏡的暗場像下發現在黑滑石晶體中的T-O-T層層間存在著單層或者多層的“類石墨烯碳層”,并且還可見多層“類石墨烯碳層”被包裹于滑石晶粒之間,尤其是高角度結合面附近。
閩公網安備35059102000062號
