News Center
新聞中心
黑滑石粉補(bǔ)強(qiáng)氯丁橡膠研究
2022-05-27
瀏覽次數(shù)：1704次
返回列表
氯丁橡膠的耐熱、耐候、耐臭氧、阻燃、耐油、耐化學(xué)品等性能良好，綜合性能也非常的優(yōu)異，因此它在工業(yè)制品、汽車配件、電線電纜護(hù)套中廣泛應(yīng)用。氯丁橡膠是橡膠制品加工業(yè)中重要的特種合成材料，由此對氯丁橡膠的性能要求也越來越高。

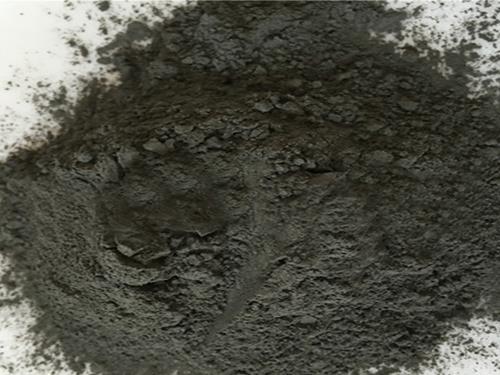

黑滑石不僅儲量大、價格低,而且具有高熱穩(wěn)定性和優(yōu)良的補(bǔ)強(qiáng)性能。現(xiàn)在對黑滑石的研磨和改性及其補(bǔ)強(qiáng)氯丁橡膠的力學(xué)性能進(jìn)行研究,并分析了其補(bǔ)強(qiáng)機(jī)理。實驗結(jié)果表明,黑滑石的最佳研磨時間應(yīng)為120 min,無水乙醇是其良好的助磨劑,鈦酸酯偶聯(lián)劑NDZ-201對黑滑石的改性效果最好。探究了改性黑滑石補(bǔ)強(qiáng)氯丁橡膠的制備工藝,實驗結(jié)果表明,當(dāng)改性黑滑石用量為85 g、改性劑用量為1.5 g、改性時間為30 min、促進(jìn)劑DTDM和NA-22用量均為2 g時,并且放置24 h后硫化的改性黑滑石補(bǔ)強(qiáng)氯丁橡膠的力學(xué)性能最優(yōu)。
閩公網(wǎng)安備35059102000062號
